サーミスタ一般論

サーミスタは、温度の変化に伴って電気抵抗が変化する電子部品です。
温度が上がると抵抗値が下がる、負の特性を示すサーミスタをNTCサーミスタ(Negative Temperature Coefficient Thermal sensitivity resistor)と言います。
逆に、温度が上がると抵抗値も上がる、正特性を示すサーミスタをPTCサーミスタ(Positive Temperature Coefficient Thermal sensitivity resistor)と言います。
一般にNTCサーミスタは、温度センサーとして温度測定や温度補償などに使われます。
また、PTCサーミスタはヒーターや電流制限素子として使われます。

他センサとの比較

テキストテキストテキストテキストテキストテキストテキスト
テキストテキストテキストテキストテキストテキストテキストテキスト

互換性

サーミスタは生体の温度や生物が居住する環境温度の範囲では、他のセンサでは得られない高い感度をもっています。
この特長を利用して生体や環境の温度計測に最適な温度プローブを1本からカスタマイズしてお客様にお届けいたします。
当社の精密互換性サーミスタは高精度で抵抗値が調整されており、再現性に優れ、高い信頼性でご使用いただいております。

カスタマイズ

テキストテキストテキストテキストテキストテキストテキスト
テキストテキストテキストテキストテキストテキストテキストテキスト

少ロット対応

テキストテキストテキストテキストテキストテキストテキスト
テキストテキストテキストテキストテキストテキストテキストテキスト

校正

テキストテキストテキストテキストテキストテキストテキスト
テキストテキストテキストテキストテキストテキストテキストテキスト

精密互換性サーミスタ

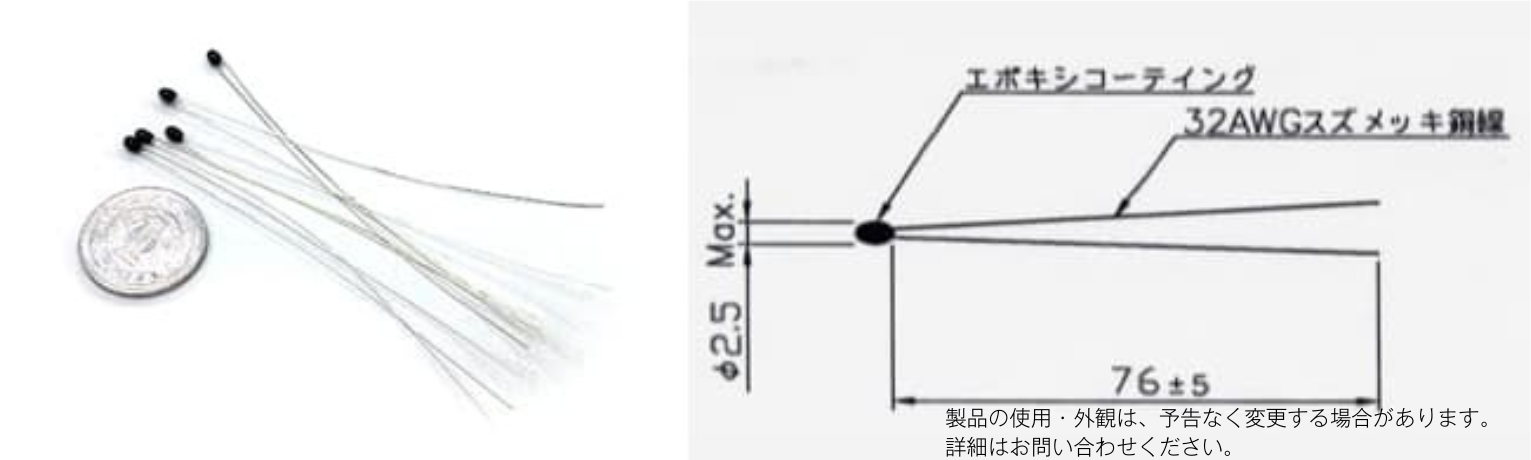

エポキシサーミスタ44000シリーズ

44000シリーズ

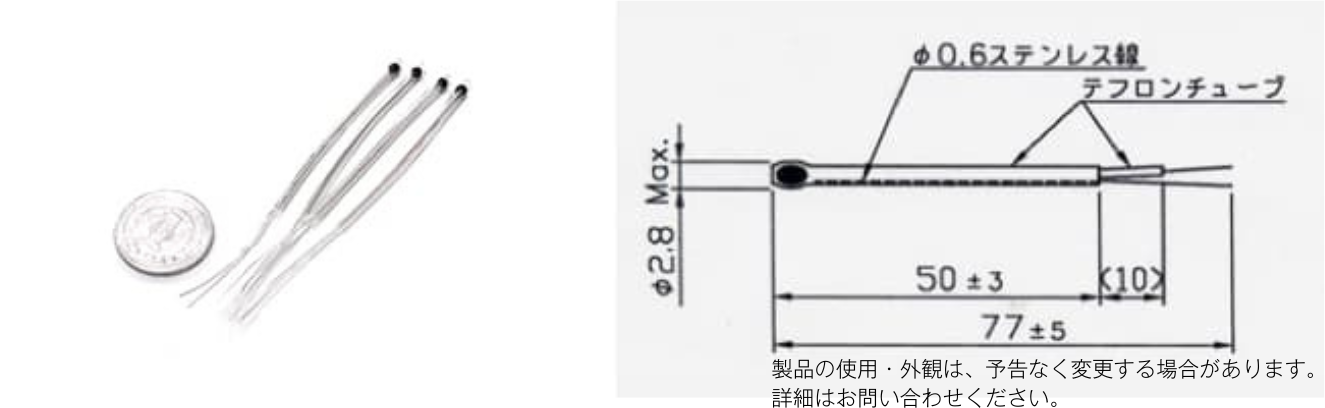

エポキシサーミスタ44100シリーズ(テフロン被覆付き)
44100シリーズ

特徴

このシリーズでは2種類の互換精度と2種類の外形のものがあります。このうちテフロン被覆のものは導電性のある液、腐食性の強い液中での測定に適しています。またテフロンチューブ型は内部にステンレス線が入っていますので、外から指で軽く曲げるだけで任意の形にできます。

仕様

タイムコンスタント よく攪拌された油槽内では1秒以内、テフロン被覆は2.5秒以内。静止した空気中では10秒以内、テフロン被覆のものは25秒以内です。
互換精度 ±0.1℃(0~70℃)および±0.2℃(0~70℃)
使用温度範囲 -80℃~150℃
熱放散定数 よく攪拌された油槽内では8mW/℃以上、静止空気中では1mW/℃以上。
抵抗/温度特性 温度1℃毎の抵抗値を示した温度抵抗特性表が提供可能です。
安定性 当社サーミスタは化学的に安定しており、経時変化が殆どなく放射線照射でも特性は殆ど変わりません。
最大電力 最大電力30mW at 25℃~1mW at 125℃(短時間)

精密互換性サーミスタ

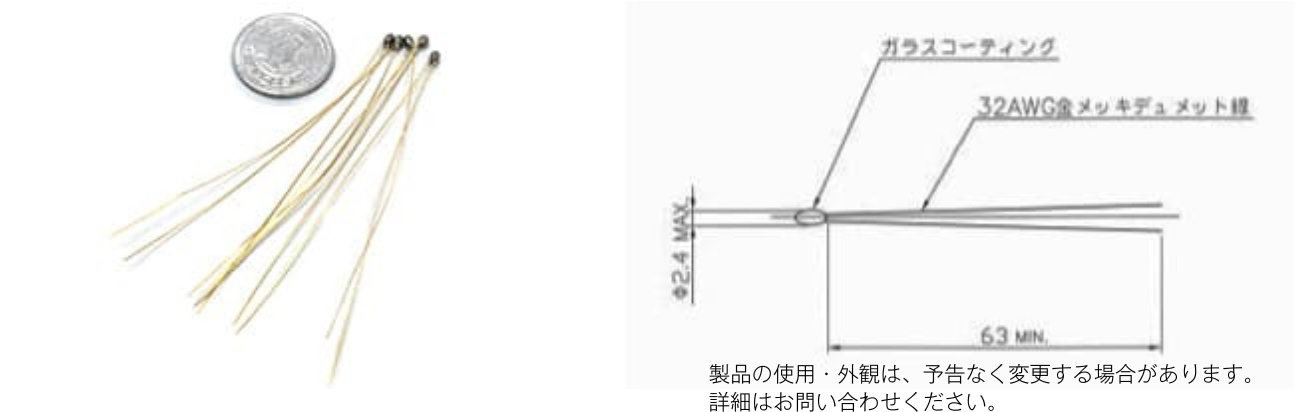

ガラスサーミスタ55000シリーズ

55000シリーズ

特徴

このシリーズは、生産および検査工程が自動機により行われていますので均質で低価格なガラス封入サーミスタです。ガラス封入型であるため長期安定性、耐湿性が良く高温域での使用ができます。

仕様

タイムコンスタント よく攪拌された油槽内では1.5秒以内、静止した空気中では15秒以内です。
互換精度 ±0.1℃、±0.2℃(0~70℃)
使用温度範囲 -80℃~200℃
熱放散定数 よく攪拌された油槽内では6mW/℃以上、静止空気中では1.5mW/℃以上。
抵抗/温度特性 温度1℃毎の抵抗値を示した温度抵抗特性表が準備されています。

サーミリニア

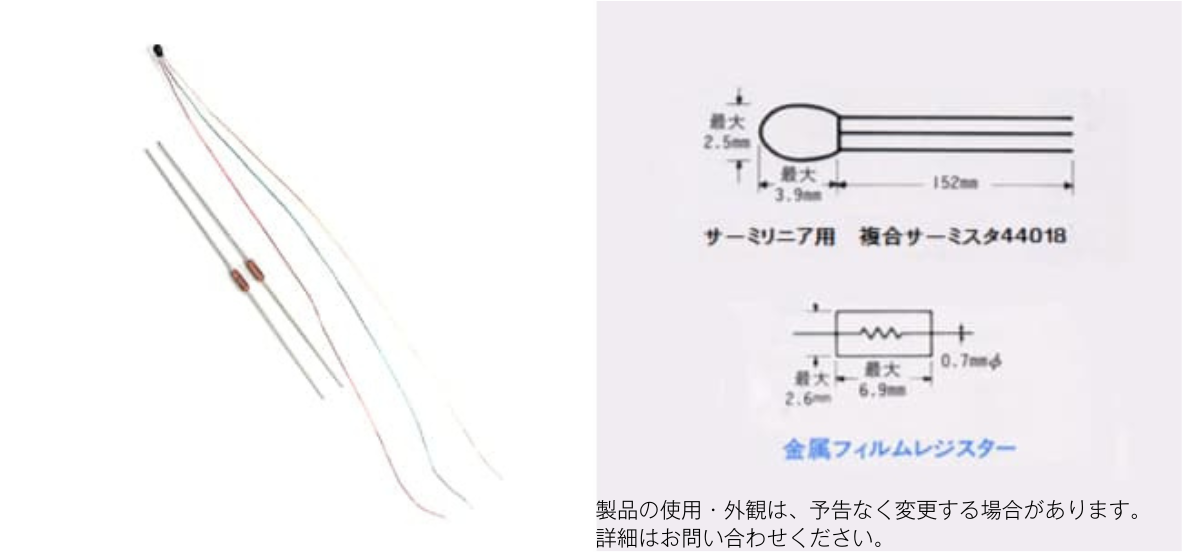

44200シリーズ サーミリニア 直線出力型

サーミリニア

特徴

リニヤ電気出力を必要とするアプリケーション用に作られたもので(特許)、二つ以上の精密サーミスタを組み合わせた複合サーミスタと精密な金属フイルム抵抗器の組み合わせからできています。
複合サーミスタとしては2個のサーミスタと3本のリード線、3個のサーミスタと4本のリード線のものとがあり、組合せ抵抗はレジスタセットと呼ばれ、2個一組のものと3個一組のものとがあります。

仕様 (44202の場合)

作動範囲 -5℃~+45℃
複合サーミスタP/N 44018
抵抗器P/N 44302
抵抗器抵抗値 R15700Ω,R212,000Ω
サーミスタ互換精度 -30℃~+100℃:± 0.15℃
Eout正スロープ Eout=(+0.0056846Ein)T+0.194142Ein
Eout負スロープ Eout=(-0.0056846Ein)T+0.805858Ein
抵抗モード Rt=(-32.402)T+4593.39
Ein最大値 3.5V
It最大値 615μA
最小負荷抵抗 10MΩ
直線性偏差 ±0.065℃
±0.1% 固定抵抗による変化 ± 0.12℃@-5℃ ± 0.07℃@+45℃

航空宇宙用途向けサーミスタ

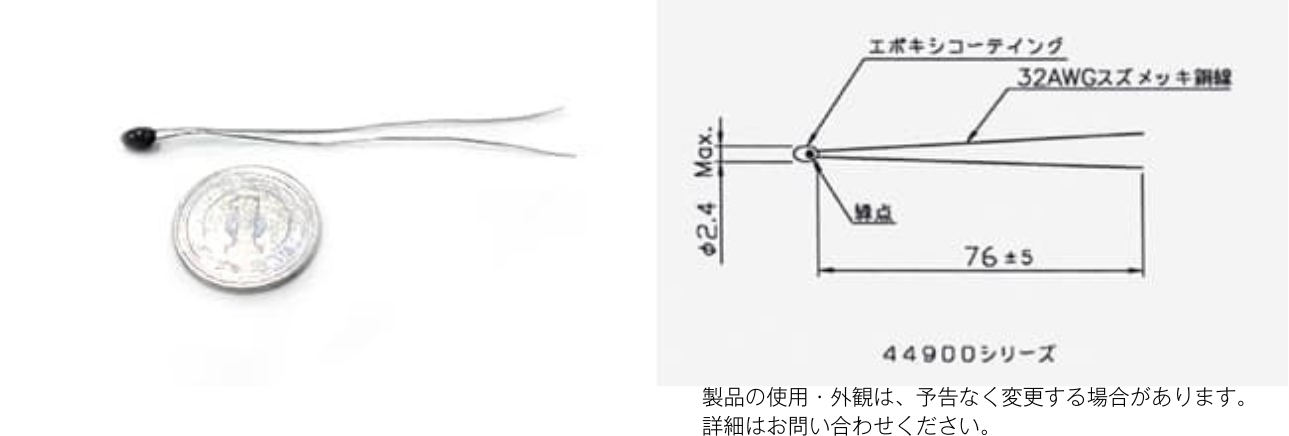

精密互換性サーミスタ 44900シリーズ航空宇宙用

航空宇宙用途向けサーミスタ

特徴

このシリーズは長期間の宇宙飛行中の精密な温度計測、制御用に特別に精度、信頼度を高めて作られる互換性サーミスタです。このサーミスタは上記以外の工業、科学測定分野で特に信頼度、精度の高さが要求される場合に使われています。

仕様

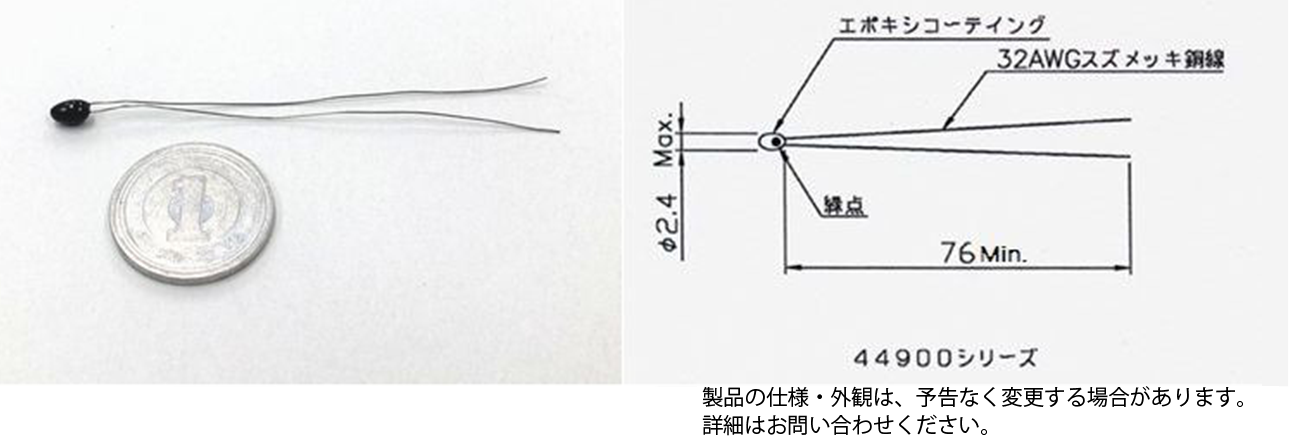

標準外形 44900シリーズの標準外形図を上に示します。それぞれは抵抗値を表すカラーコードが付加され、更には選別試験に合格した印としてリード線の間に緑色のドットが付されています。
特注外形 上記標準外形のほかにリード線の長さ、リード線の材質、リード線の絶縁仕様など、お客さまのご要求に合わせることができます。また、カプセルに納めてプローブ化することもできます。
タイムコンスタント よく攪拌されたオイル中で、1秒以下。空気中では、10秒以下。
熱放散定数 よく攪拌されたオイル中で、8mW/℃。空気中で、1mW/℃。
抵抗/温度特性 温度1℃毎の抵抗値を示した温度抵抗特性表が提供可能です。
互換データ 基準抵抗値、抵抗変化率および公差(温度、%)のデータが提供可能です。
アウトガス ASTM E-595-90に従ってアウトガス試験を行っています。

医療機器

401J/701J 体腔挿入型温度プローブ(大人用)
401J
701J
402J/702J 体腔挿入型温度プローブ(小人用)
402J
702J
体腔挿入型温度プローブ用 ゴムカバ-
ゴムカバー
409J/709J 表面型温度プローブ
409J
709J

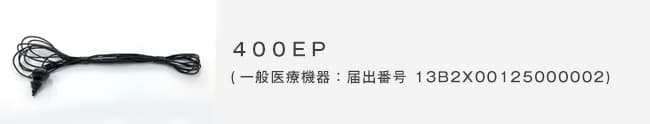

400EP 耳栓型温度プローブ
400EP

※2020年9月末をもって販売終了させていただきました。
※医療機器ではない、一般用途向け耳栓型温度プローブ(ITP010-27)の販売は継続いたします。

特徴

米国YSI社(当時)が1955年に初めて開発した”完全互換性”のあるサーミスタ温度プローブは医療用の分野において温度計測の標準品として世界中で広く使用されています。この温度プローブは世界中の多くの機器に接続され、患者の体温監視に使用されています。
・ サーミスタ温度プローブ400シリーズは±0.1℃、700シリーズ±0.15℃の互換精度が保証されています。
・ ケーブル長さ:標準3.1m、他に5mタイプもあります。
・ 400シリーズは、サーミスタ感温素子を1個封入した温度プローブです。温度変化を抵抗変化で検出し、装置側のプロブラムにより温度に変換して使うタイプです。
・ 700シリーズは、サーミスタ感温素子を2個封入した温度プローブです。温度変化を抵抗変化で検出し、装置側の回 路により温度に変換して使うタイプです。

医療

医療機器向け
カスタマイズ温度プローブ

産業機器用途向けサーミスタプローブ(例)

あらゆる産業機器に対応する温度測定用プローブをカスタマイズします。
産業機器用途向けサーミスタプローブ

用途

・加工工程温度監視
・冷媒温度制御
・機器過熱防止
・温度監視の必要な全ての機器に

研究開発用途向けサーミスタプローブ(例)

研究開発の分野にも、1本から作製いたします。
研究開発用途向けサーミスタプローブ(例)

用途

・室内環境測定
・倉庫内温度分布監視
・熱中症対策
・試作機発熱箇所検出

汎用サーミスタプローブ(例)

「温度」計測の全てのアプリケーションに対応いたします。
汎用サーミスタプローブ(例)

用途

・気温測定
・水温測定
・体温測定
・あらゆる温度測定に

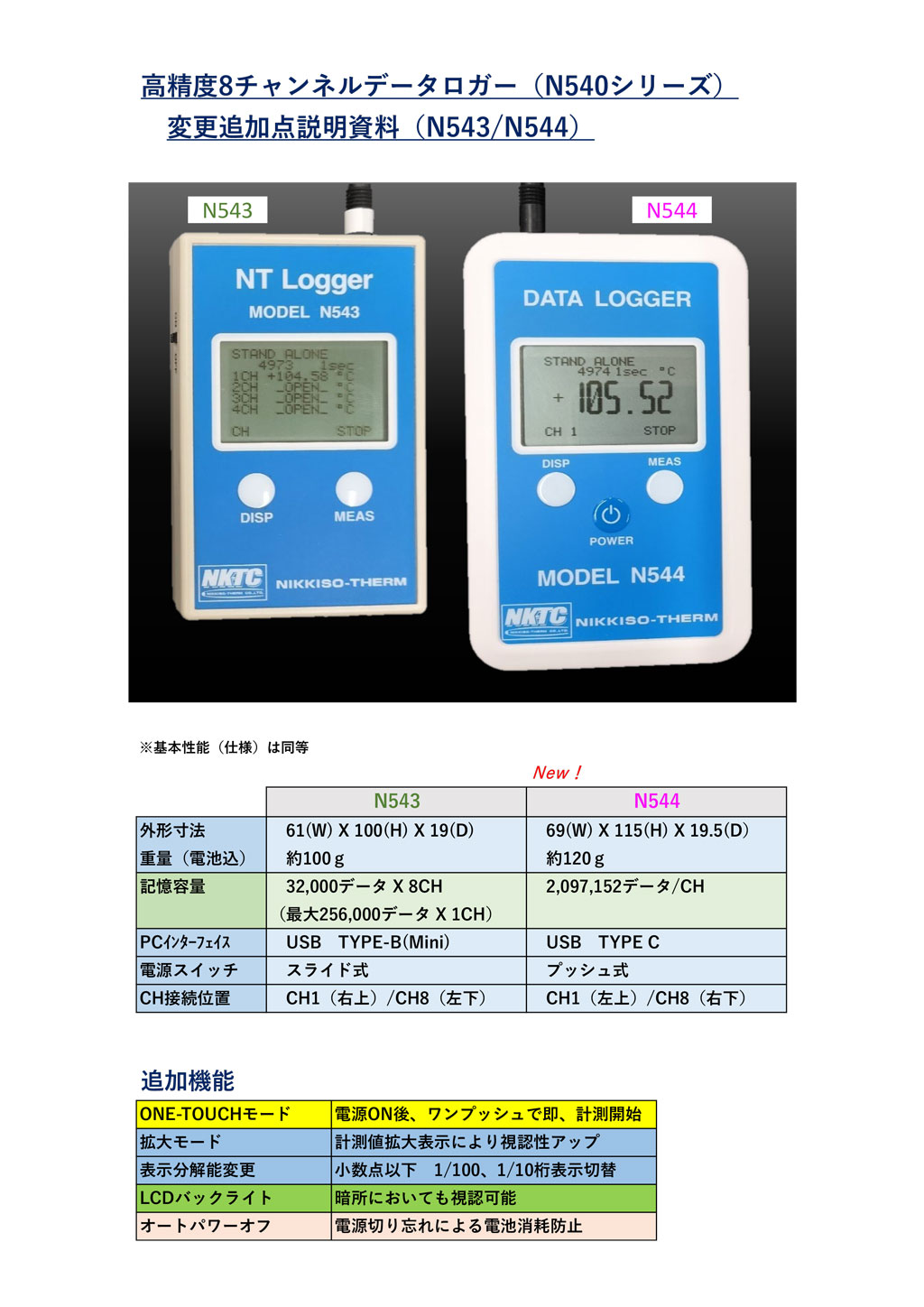

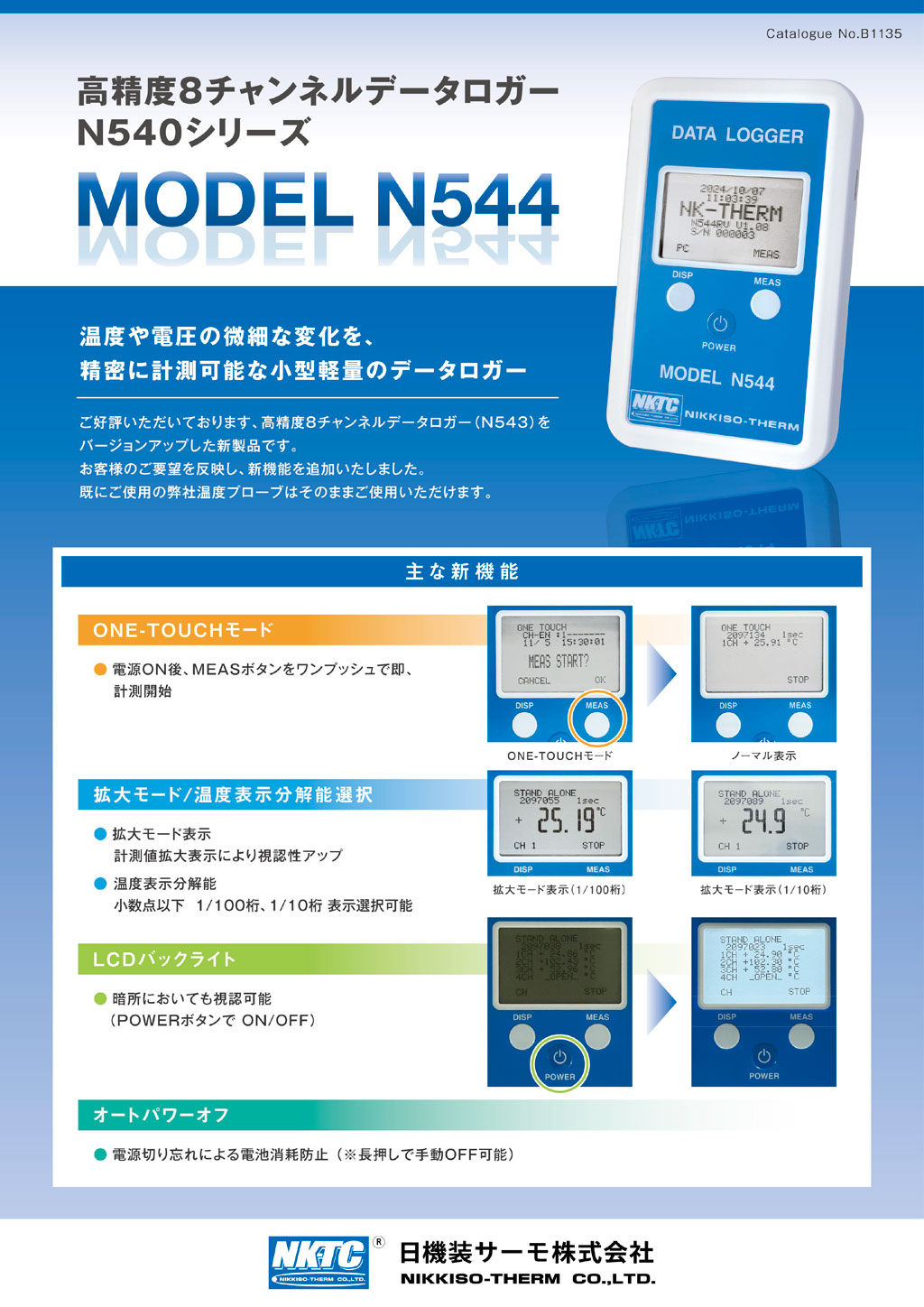

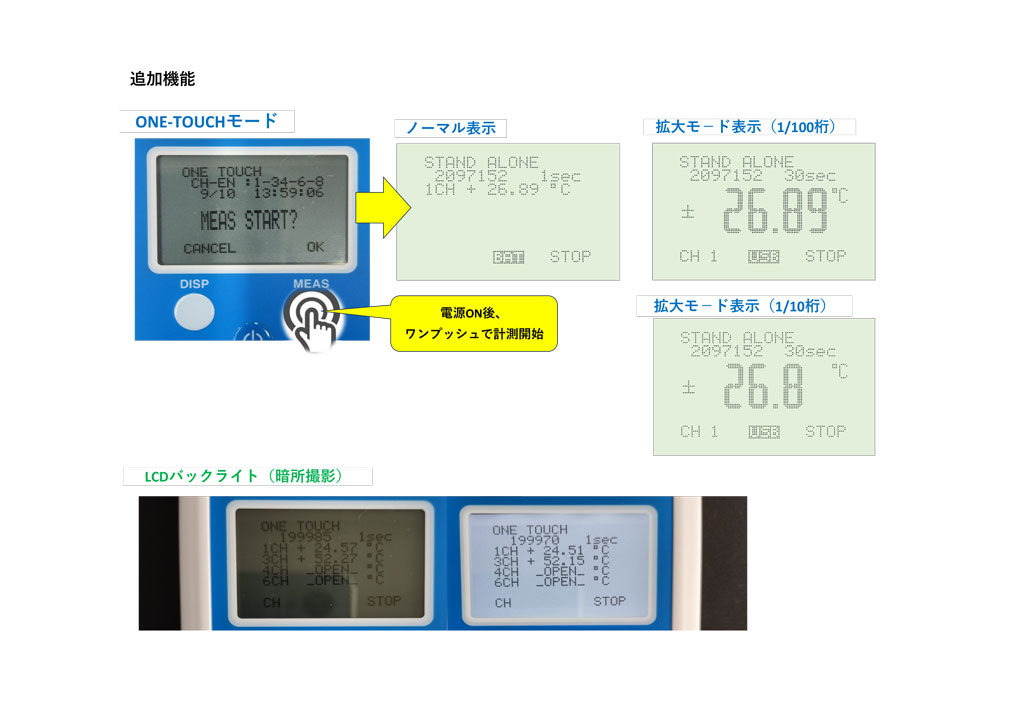

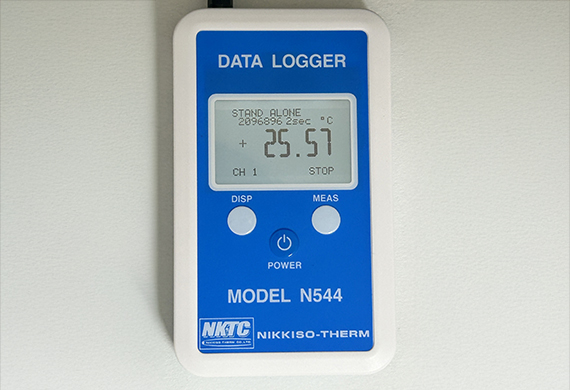

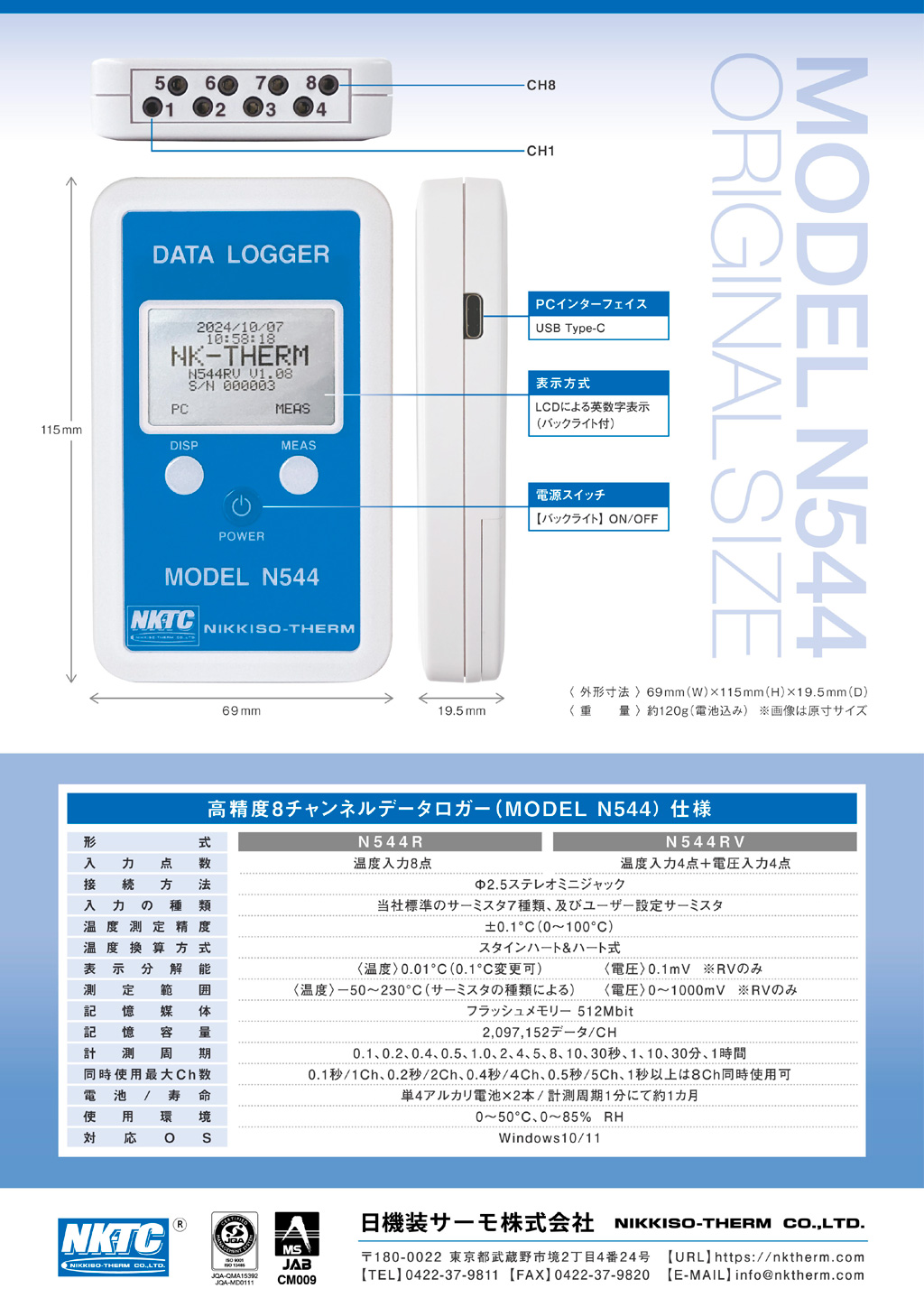

N543 高精度8CHデータロガー(NTロガー)

温度や電圧の微妙な変化を精密に計測できる高精度な温度ロガーです。
N543 高精度8CHデータロガー(NTロガー)
N543 高精度8CHデータロガー(NTロガー)

特徴

・ 高精度・低価格・小型軽量の8点入力タイプのデータロガーです。
・ 計測条件の設定と計測データの取り出しは専用ソフトを使用してUSBポートからパソコンで行います。
・ 大容量記憶を誇り容量は、8CH使用時は1CH当たり32,000データを不揮発性メモリへ記憶できます。
・ リアルタイムモニタとしても使用できます。
・ 温度入力のサーミスタ温度センサーについては、計器内部に計算式を備えていますので互換性のないサーミスタを使用することも可能です。
・ N543Rタイプはサーミスタ温度入力8点、N543RVタイプについては、サーミスタ温度入力4点、電圧入力4点となります。

仕様

型名 N543R N543RV
入力点数 温度入力8点 温度入力4点、電圧入力4点
入力コネクタ φ2.5ステレオミニジャック
サーミスタ温度センサ 7種類(44030、44031、44032、44033、44034、44036、44037)プリセット及びユーザ設定可能
サーミスタ抵抗範囲 100Ω~300kΩ
温度測定精度 ±0.1℃(0~100℃)
温度表示分解能 0.01℃
温度表示単位
温度計測可能範囲 -50℃~230℃
(サーミスタの選定により計測範囲は変わります)
電圧入力 - 0~+1000mV
電圧表示分解能 - 0.1mV
計測周期 0.1、0.2、0.4、0.5、1.0、2、4、5、8、10、30秒、1、10、30分、1時間
同時使用最大CH数 0.1秒/1CH、0.2秒/2CH、0.4秒/4CH、0.5秒/5CH、1秒以上は8CH同時使用可
データ転送方式 USB2.0及びUSB3.0使用可
表示方式 LCDによる英数字
使用電源 オフライン時は電池より供給、オンライン時はUSBから供給USB-ACアダプター使用時は電池不要
使用電池/寿命 単四アルカリ電池2本/計測周期1分にて1ヶ月
データ保存メモリ 不揮発性フラッシュメモリへ最大32,000データ/CHまで保存可能
対応OS Windows8,10(32/64bit)

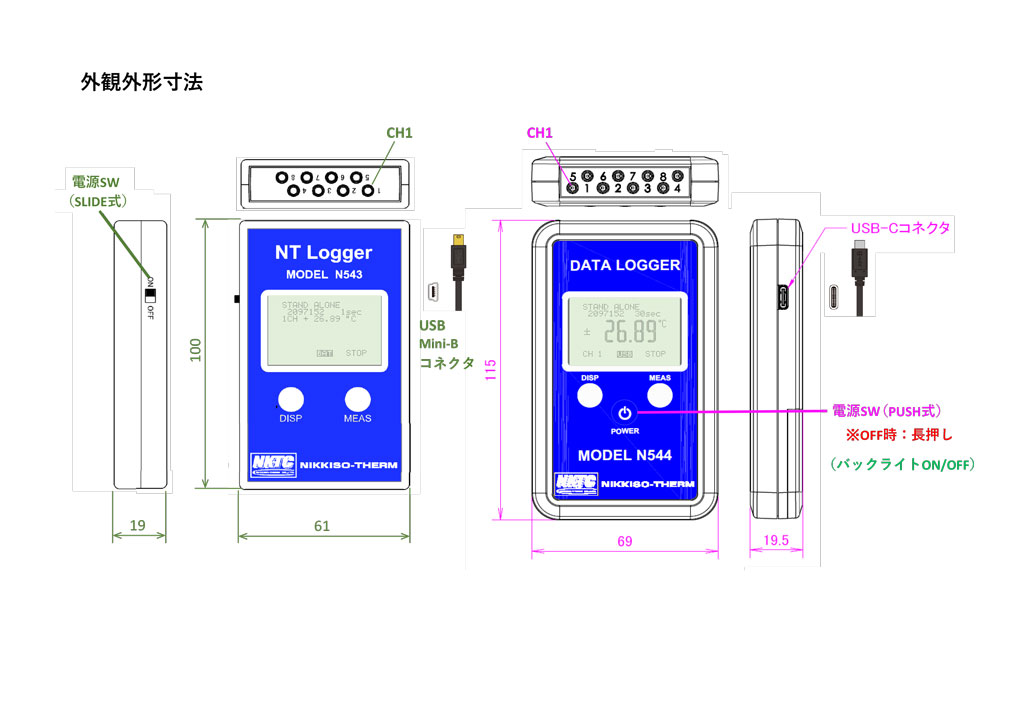

外形寸法/重量 61W×100H×19D/100g(電池を含む)
使用環境 0℃~50℃、0%~85%R.H(結露なきこと)
標準付属品 USBケーブル、専用ソフト(標準付属)、取扱説明書
接続可能プローブ例
接続可能プローブ例
接続可能プローブ例

N550シリーズ 高精度8CHワイヤレス温度ロガー

離れた場所の温度を手元の親機に表示、子機は1台から8台まで接続可能。

N550 高精度8CHワイヤレス温度ロガー(Wireless NT Logger)
N550 高精度8CHワイヤレス温度ロガー(Wireless NT Logger) N550 高精度8CHワイヤレス温度ロガー(Wireless NT Logger)

特徴

・温度を-50℃~230℃まで高精度測定
・収集データは親機に最大256,000データをメモリー
・設置距離は屋外や屋内で最大40m
・アンテナ内蔵の子機は小型軽量
・親機1台で最大8台の子機の温度データを収集
・小電力データ通信システムを使用し無線の免許は要しません
・子機の温度センサーは各種製作可能です

基本仕様

計測範囲 -50℃~+230℃
測定精度 ±0.1℃(0℃~100℃の範囲) その他の範囲はセンサにより±0.2℃~±0.5℃
分解能 0.01℃
記憶容量 最大256,000データ(32,000データ×8チャンネル)
計測開始  マニュアルスタート、又は収録を開始する時刻の設定
計測周期  1、2、4、5、8、10、30秒、1、10、30分、1時間
インターフェース  PC間はUSB2.0
対応OS Windows8,10(32/64bit)
表示方式  LCDによる英数字表示
電 源  親機(受信機、データロガー):単4×2本
子機(送信機、温度センサー):ボタン電池(CR2032、3V)
外径寸法・質量  親機(受信機):61W×100H×19H、100g(電池込み)
子機(送信機):43W×54H×15D、20g(電池込み)
使用環境  0~50℃、0~85%RH

無線仕様

無線方式 小電力無線システム、IEEE802.15.4準拠
周波数帯域 2.4GHZ
通信速度 250kbps
通信距離 屋内最大40m(障害物のない場合)
屋内最大30m(机、棚などの障害物のある場合)
屋外最大40m(障害物のないグランド等の場合)
システム構成 親機1台対子機1~8台

データ収集解析ソフト

条件設定 子機選択、計測開始、計測周期、時刻設定、リアルタイム表示設定等条件設定
データ保存 収集データをPCへ保存(CSV形式)
データ表示 温度の経時変化をグラフ表示、及び数値
N555 高精度8CHワイヤレス温度USBシステム
N555 高精度8CHワイヤレス温度USBシステム N555 高精度8CHワイヤレス温度USBシステム

特徴

・温度を0℃~100℃まで高精度測定
・収集データはパソコン内にメモリー
・送信距離は屋外や屋内で最大100m
・データ収集解析ソフトが標準添付
・アンテナ内蔵の温度センサーは小型軽量
・パソコン(USBアダプター付属)1台で最大8台の温度センサーのデータを収集
・小電力データ通信システムを使用し国内電波法の認証を取得済です
・温度センサーは各種製作可能です

基本仕様

計測可能範囲 0℃~100℃
測定精度 ±0.1℃(0℃~70℃の範囲)
分解能 0.01℃
パソコン内の記憶容量  最大1,048,571データ×8チャンネル
計測周期  1、2、5、10、30秒、1、10、30分、1時間
インターフェース  USBアダプターとパソコン間のインターフェイス:USB2.0
対応OS Windows8,10(32/64bit)
電 源 温度センサー:ボタン電池(CR2032、3V)
パソコン(ご使用されるパソコンの電源が必要です。)
外径寸法・質量 温度センサー:43W×54H×15D、約20g(電池込み)(感温部形状による)
USBアダプター:35W×78H×11D、18g
使用環境  0~50℃、0~85%RH

無線仕様

無線方式 小電力無線システム、IEEE802.15.4準拠
周波数帯域 2.4GHz(国内電波法の認証取得済)
通信速度 250kbps
通信距離 屋内最大100m(障害物のない場合)
屋外最大100m(障害物のないグランド等の場合)
システム構成 パソコン(USBアダプター付属)1台対温度センサー1~8台

データ収集解析ソフト

条件設定 温度センサー選択、計測周期、時刻設定、リアルタイム表示設定等条件設定
データ保存 収集データをパソコンへ保存(CSV形式)
データ表示 温度の経時変化をグラフ及び数値表示

高精度リアルタイムモニター(N800シリーズ)

N850 640CH 高精度リアルタイムモニター
N850 640CH 高精度リアルタイムモニター N850 640CH 高精度リアルタイムモニター

特徴

サーミスタの抵抗値をリアルタイムで温度に変換し、数値表示とグラフ表示を行い、最大640チャンネルまで測定データを保存できる精密温度計(データロガ)です。お手持ちのパソコンに、USBで接続されたデジタルマルチメータおよび高精度リアルタイムモニタソフトの構成で、当社製の殆どのサーミスタの非直線抵抗変化を直線化します。
当社サーミスタとの組み合わせで、高精度・高分解能・高速サンプリングの温度計測が可能です。
■ 分解能:0.0001℃、絶対精度:±0.01℃、再現精度:±0.001℃
■ データ保存は、パソコンのハードディスクを使用するため、長期間のデータ収集が可能です。
■ 操作は、すべてパソコンからの設定で行い、使用した計測条件は記憶されています。
■ 各チャンネル毎に、高精度環境にて値付けされたサーミスタの抵抗値を入力しておくことにより、温度に変換することが出来ます。
■ デジタルマルチメータに接続された抵抗値を高精度で測定し、リアルタイムでパソコンに取り込み、Steinhart and Hart式にて温度に変換し、データの数値表示とグラフ表示が可能です。
■ NIST(アメリカ国立標準技術研究所)にトレーサブルな高精度温度計測が可能になります。

仕様

計測開始と終了 パソコンの操作で開始と終了、又は指定した時間経過後終了
データ表示 リアルタイムで読取値、平均値、標準偏差、温度変換値を数値表示やグラフ表示
分解能 ±0.0001℃
絶対精度 ±0.01℃、Steinhart and Hart式の精度±0.01℃
再現精度 ±0.001℃、Steinhart and Hart式はソフトなので完全に保証
サンプル周期 1/100、1/50、1/10、1、2、4、8、10、30秒、1分から選択
収集時間 5、10、30分、1、2、6、12、24時間、2、4、7、30日から選択
収集CH数 マルチプレクサにより40CHから最大640CH
データファイル CSV形式でデータを保存その後数値表示、グラフ表示可能。お客様のExcelでも利用可能
収集容量 使用するパソコンのハードディスク容量による。PC2台使用の場合は各50,000データ迄
インタ-フェース Keysight34980Aの出力をUSB でパソコンへ接続
測定温度範囲 使用サーミスタの全温度範囲まで温度測定が可能です。
適合サーミスタ 当社のほとんどのサーミスタが使用可能です。

構 成

型 名 N851(Keysight34980A 1台) N852(Keysight34980A 2台)
対 応 OS Windows8,10(32/64bit) 同左
使用ポート USB2.0、又はUSB1.1 同左
システム構成 Keysight34980Aマルチファンクション/スイッチ計測ユニット(データロガ)
Keysight34921Aマルチプレクサ及び34921T Terminal Block(40CHにつき1組)、データ収集表示ソフト標準添付、取扱説明書

H4500 密閉式水分蒸発量測定器

水分蒸発量の測定に。

密閉式水分蒸発量測定器 H4500

特徴

・自然状態での蒸発量が測れます
・蒸発量の校正ができます
・外気の影響を受けません
・短時間で測定できます
・手のひらサイズで、持ち運びが容易です
・操作は簡単です

仕様

表示範囲 蒸発量0~300g/㎡h、相対湿度0~100%RH、温度5~45℃
使用温度範囲 5℃~45℃
使用湿度範囲 20~90%RH
測定精度

湿度:±3%RH

温度:±0.2℃

水分蒸発量:秤量法値基準

25℃、50RHにおける弊社標準容器内蒸発量に対して65g/㎡hに調整。

記憶容量 999回測定
外部出力 USB接続端子
電源 DC3V(アルカリ単三乾電池×2本)
本体寸法 68(W)×115(H)×28(D)mm (カバーなし)
本体重量 180g(乾電池を含む)
付属品 データ収集ソフト、USB接続ケーブル
